三爪卡盤的分類和結構

2021-09-07

　　煙臺環球機床裝備股份有限公司專業生產三爪卡盤，下面小編給大家介紹一下三爪卡盤的分類和結構。

　　卡盤是機床之上用來夾緊工件的機械裝置。自卡盤爪數下面能夠分為兩爪卡盤、三爪卡盤、四爪卡盤、六爪卡盤與特別卡盤。自使用動力之上能夠分為手動卡盤、氣動卡盤、液壓卡盤、電動卡盤與機械卡盤。自結構下面也能夠分為中空型與之中實型。

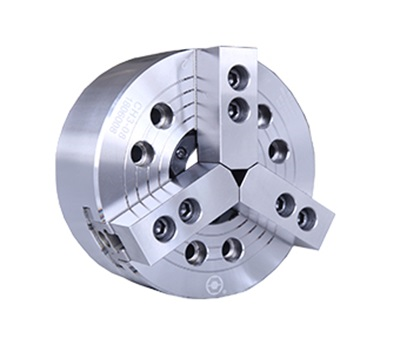

　　1.手動三爪卡盤結構
　　三爪卡盤是改由爪盤體、小錐齒輪、大錐齒輪(另-端是平面螺紋)與三個卡爪組成。三個卡爪之上有和平面螺紋相同螺牙和之合作，三個卡爪于爪盤體之中的導槽之中呈120均布。爪盤體的錐孔和車床主軸后端的外錐面合作，起對之中作用，透過鍵來傳遞扭矩,zui終使用螺母把卡盤體鎖緊緊于主軸之上。

　　2.動力三爪卡盤結構
　　動力卡盤歸于手動定心卡盤，配以此不同的動力裝置(氣缸、油缸或是電機)，就可組成氣動卡盤、液壓卡盤或是電動卡盤。氣缸或是油缸裝于機床主軸前端，用穿于主軸孔內的拉桿或是拉管，推拉主軸后端卡盤體之內的楔形套，改由楔形套的軸向進退使3個卡爪除此之外徑向移動，這種卡盤動作敏迅速，卡爪移動量小，適于于大批量出產之中使用。
